A2和D2工具钢
A2和D2工具钢热处理后具有*高的硬度。A2工具钢通常被视为“通用”冷作钢，兼具良好的耐磨性和高韧性。D2工具钢具有出色的耐磨性，广泛用于需要锋利边缘、耐磨性和抗压强度的冷作应用。两者都可用于切割和成型工具，或其他重视高硬度的应用。
应用
成型工具
冲压模具
冲模

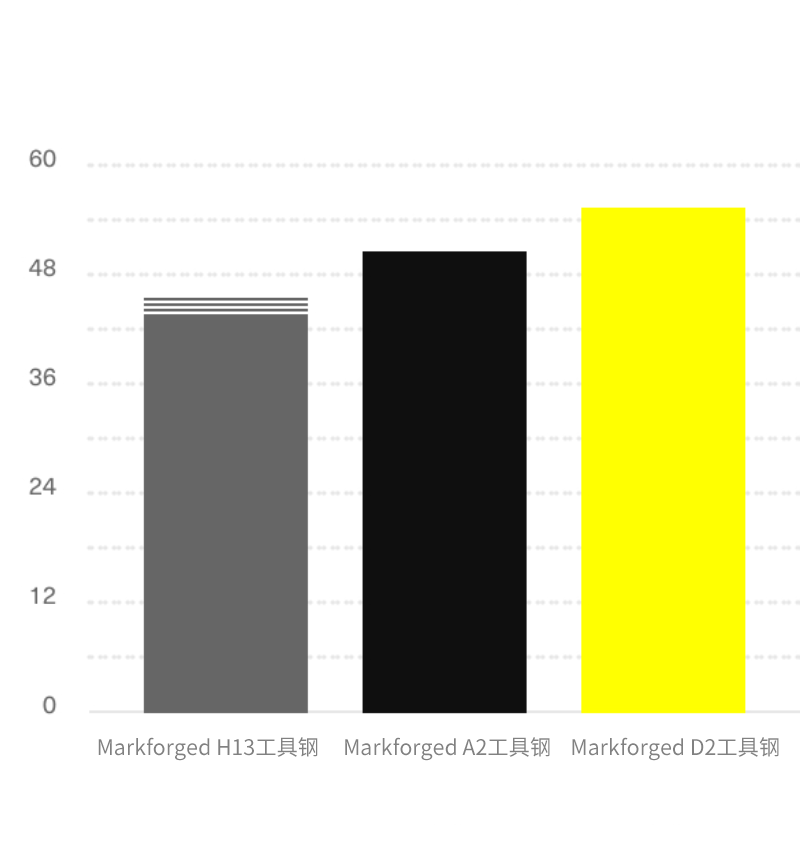

适用于
50HRC（A2热处理）
55HRC（D2热处理）
精品应用展示效果
A2和D2工具钢
注：
D2加工工艺
D2工具钢可以通过热处理，以提高硬度和耐用性。Markforged建议对D2工具钢通过Markforged烧结炉进行热处理，以优化目标应用的材料特性。
1.缓慢加热至760℃(1400°F)，至少保温30分钟。
2.加热至1040℃(1904°F)。将部件在温度下保持30-45分钟。
3.空气淬火部分至低于65℃(150°F)。
4.回火部分。对于每次回火，将零件加热至200℃(392°F)并回火30分钟。如果两次回火，在两次回火之间让部件冷却至室温。注意：也可以使用更高温度的回火——这会增加韧性但会降低硬度。
根据ASTM(美国测试和材料学会)国际组织标准测试：经过Markforged热处理后：0.2%压缩屈服强度1690MPa，弹性模量187GPa，硬度55HRC，相对密度4 97%。
A2加工工艺
1.在Markforged标准炉（非真空）中将A2工具钢零件加热至 970℃(1780°F)，并将零件在温度下保持30-45分钟。
2.空气淬火时零件处理至65(150°F)。
3.在Markforged标准炉中对A2工具钢零件进行双重回火。对于每次回火，将零件加热至 150-550℃(302-1022°F)并回火2小时，或按照零件厚度，每英寸（2.54厘米）厚度回火1小时。如果两次回火，在两次回火之间让部件冷却至室温。
根据ASTM(美国测试和材料学会)国际组织标准测试：经过Markforged热处理后：0.2%压缩屈服强度1170MPa，弹性模量160GPa，硬度50HRC，相对密度4 94.5%。
