2022-02-16
目前市面上PLA、ABS等一般塑料的3D打印较为普遍,随着3D打印行业的进步,一些混碳(短切碳纤维材料)也慢慢进入市场。
而Markforged 连续纤维3D打印机在其中的定位较为特殊,它是以打印复合材料(连续纤维)为特色,支持使用连续碳纤维、连续玻璃纤维、连续凯夫拉纤维、高温高强玻璃纤维、连续阻燃碳纤维和经过航空航天CFR 25.853认证的专用连续碳纤维材料。
本篇文章的主旨在向各位介绍在复合材料材料进行3D打印设计时,需要留意那些内容。
引用3D打印机为Markforged 桌面级打印机Mark Two与工业级3D打印机 X7系列。
1.首先,我们先了解一下可以打印零件的*大尺寸是由哪些条件来控制的,里面的一些知识点我会着重介绍!
Markforged 连续纤维3D打印机全系列都为双喷嘴(新推出的FX 20设备为3喷嘴),这里需要注意单喷嘴打印与双喷嘴打印可打印零件的*大尺寸是有不同的,一般情况下单喷嘴打印的零件尺寸更大!
*专业级系列:MarkTwo型号,工业级系列:X7型号

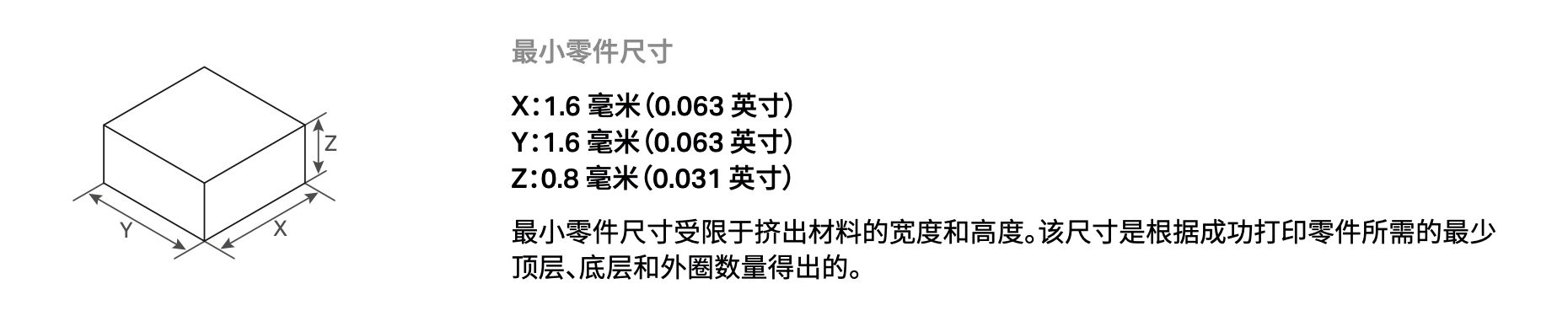

2.接下来我们来了解下*小零件打印尺寸(单独使用基材打印时)
3.*小无支撑悬角
4.*小孔径
5.*小接杆直径
6.*小下陷结构尺寸
7.*小凸起结构尺寸
Markforged 3D打印机除了可以打印传统高性能塑料以外,还可以通过基材+连续纤维的方式,对打印零件进行力学增强,从而拿到更为坚固耐久的零件。
接下来我将介绍,基材+连续纤维在打印尺寸上的设计特点!
8.*小纤维增强结构宽度
9.*小纤维零件增强高度

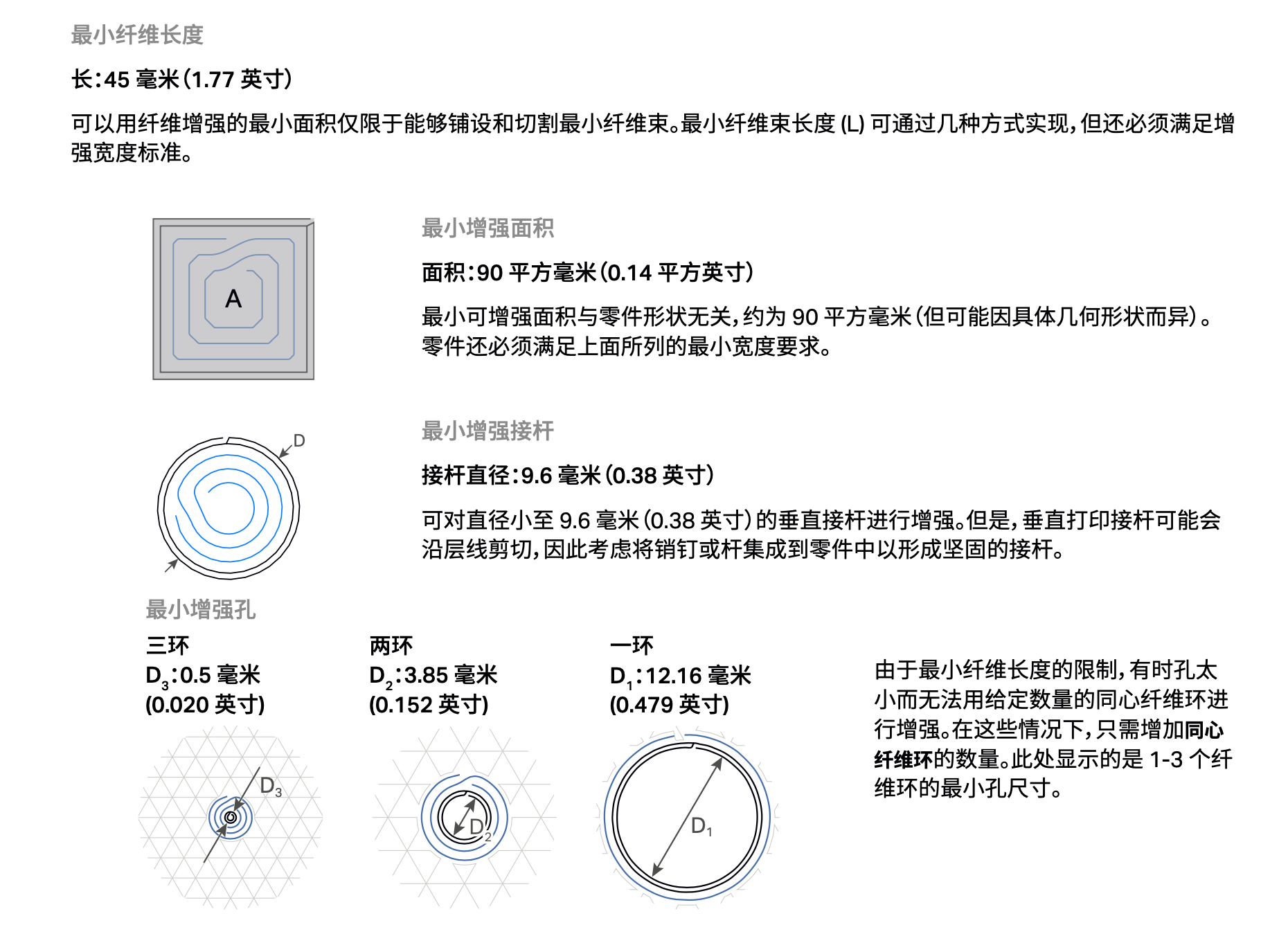

10.*小纤维长度
如果想深入了解3D打印机技术,那么以上的零件的设计细节需要额外注意。3D打印*大的魅力在于通过从0到1的过程,完成传统机加工不擅长或者性价比不高的零部件生产。一些企业内部在对外寻找零件加工时,内部采购流程加上外部的对接加工时间,少则15天,多则需要一个月以上,如果在发生一些零件设计变更,则需要付出更多的时间成本。而企业内部拥有1台可以打印*终零部件或结构件的3D打印机,平均可以节省80%的时间成本。同时对于小批量或单一的测试零件来说,3D打印在价格上的优势也十分明显。
